Стационарные металлодетекторы по своему конструктивному исполнению могут представлять собой арку, отдельные панели и даже колонны. При этом какой-то один конструктив не является результатом развития другого, а представляет собой отдельный самостоятельный вариант. И бессмысленно искать ответ на вопрос, «что лучше?». Задача сводится к выбору оптимального конструктивного решения для конкретной потребительской задачи с учетом всех внешних факторов, с одной стороны безусловно обеспечив заданные требования безопасности, а с другой не переплатив за то, что в конкретной ситуации может оказаться не востребованным.
И монопанель, и стационарный арочный металлодетектор работают по одному и тому же принципу.
Электромагнитное поле, индуцируемое передающей катушкой, воздействует на катушку приемную, генерируя в ее обмотке электрический сигнал. При попадании в поле металлического и/или токопроводящего предмета, вокруг него возникает вторичное поле, искажающее поле первоначальное. Такое изменение влияет на электрический сигнал, снимаемый с приемной катушки, что и фиксируется аппаратно-программным приемным блоком, формирующим сигнал тревоги и обеспечивающим при необходимости работу другой совместной аппаратуры.
В арочном металлодетекторе передающие и принимающие катушки могут располагаться как на одной и той же боковой стенке арки, так и на противоположных. В монопанельном детекторе передающие и приемные катушки располагаются на единой панели. Однако, очень многие современные арочные металлодетекторы также имеют приемо-передающие катушки на одной и той же панели, и принципиально могут рассматриваться, как две монопанели, жестко связанные горизонтальной перемычкой сверху, в которой располагается весь аппаратно-программный комплекс управления и настройки. Именно в этой жесткой связке и в наличии двух панелей вместо одной заключаются все ключевые различия.

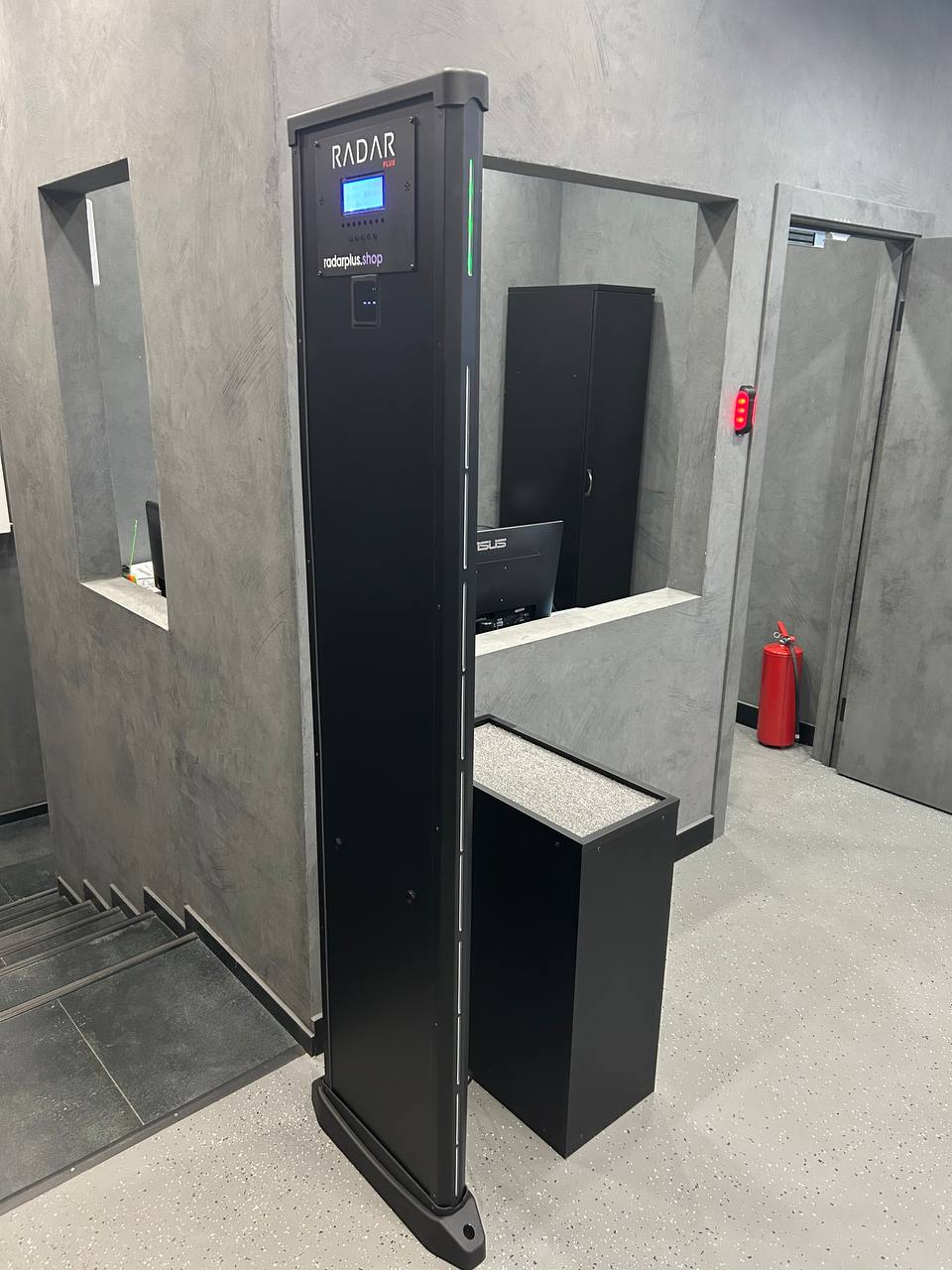

С удалением от поверхности монопанели напряженность электромагнитного поля, индуцируемого передающей катушкой, неизбежно будет ослабевать. При внесении в это поле исследуемого объекта (человека) это ослабление будет еще больше. Проще говоря, со стороны панели напряженность будет существенно больше, нежели с противоположной стороны объекта досмотра.. Поэтому, каждая конкретная модель монопанели способна контролировать совершенно определенную ширину пространства, что является обязательной технической характеристикой, указываемой в паспорте изделия. (как правило, от 70 до 110 см). Таким образом, применяя монопанель, надо позаботиться об ограничении ширины прохода какими-то конструктивными средствами, поскольку на расстоянии более рабочего обнаружение опасных и/или запрещенных предметов может не произойти.
Монопанель может иметь несколько зон детекции, однако все они будут исключительно горизонтальными, а число их определяется количеством катушек и, как правило, не превышает шести. Таким образом, расположение обнаруженного предмета может быть указано только по высоте. Но даже в пределах одной зоны неравномерность электромагнитного поля будет сохраняться, и при некоей установленной для зоны чувствительности фактическая чувствительность будет отличаться в зависимости от расстояния до панели и всех факторов ослабления поля, связанными с самим объектом досмотра.

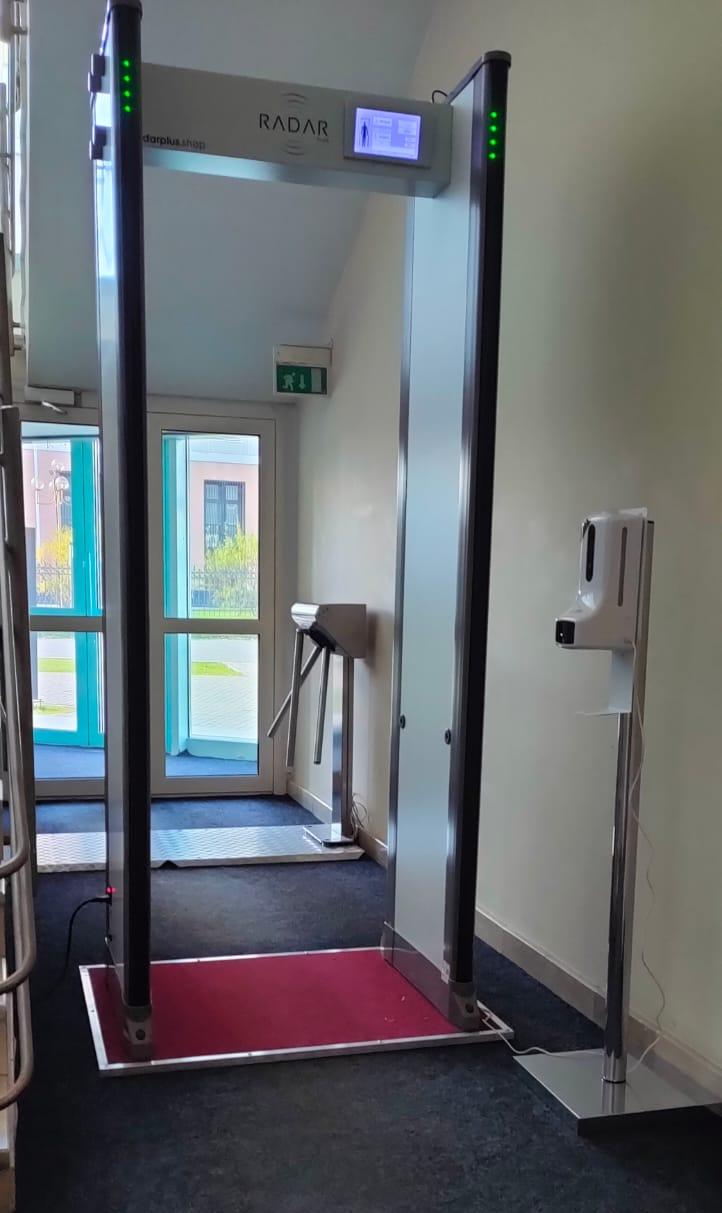

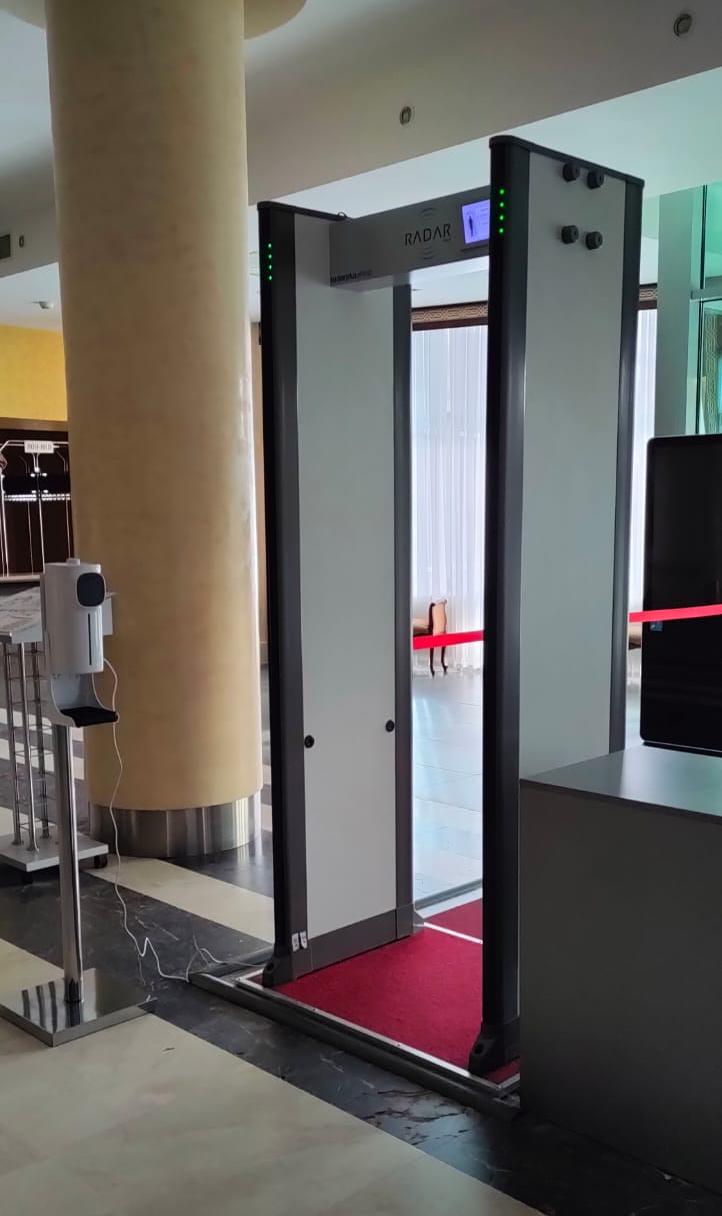

Рамочный металлодетектор имеет две панели, расположенные одна напротив другой. Передающие и приемные катушки могут быть расположены как на одной и той же панели, так и на противоположных. Но поскольку расстояние между панелями рамочного металлодетектора строго фиксированное благодаря верхней перемычке, независимо от расположения приемо-передающих катушек, конфигурация электромагн6итного поля внутри арки становится симметричной относительно ее центральной плоскости, что дает возможность помимо горизонтальных зон, количество которых зависит от числа приемо-передающих катушек, организовать дополнительно вертикальные зоны посредством аппаратно-программного комплекса, расположенного в горизонтальной перемычке арки. Общее количество зон определяется произведением горизонтальных и вертикальных зон. Современные арочные металлодетекторы могут иметь 30, 60…и более зон обнаружения. Чем больше зон обнаружения, тем меньше размеры самой зоны, а значит, чувствительность в пределах зоны будет практически постоянной и соответствовать настроенной. Таким образом, рамочный металлодетектор с большим количеством зон обнаружения позволяет сразу определять местонахождение опасного/запрещенного предмета, а также обеспечивает высокую селективность обнаружения, то есть может быть настроен на конкретные масса-габаритные характеристики обнаруживаемых предметов и на определенные материалы.
Хотя арочный металлодетектор объективно может предоставлять существенно больше функциональных возможностей, конкретные задачи и условия применения зачастую делают применение монопанелей более предпочтительным, а то и единственно возможным решением.
Монопанель существенно дешевле арочного металлодетектора, и может являться бюджетным решением досмотровых задач, если функциональные возможности обеспечивают требуемый уровень безопасности.
Арочный металлодетектор даже на сравнительно узкий проход представляет собой достаточно габаритную конструкцию, требующую соответствующего свободного пространства для ее установки. Монопанель же, напротив, может быть размещена на одной из стенок любого прохода, уменьшив его на незначительную величину толщины самой панели.
И наоборот, если не стоят жесткие требования селективности и высокой точности определения нахождения запрещенных предметов, установкой двух монопанелей напротив друг друга можно организовать досмотровый контроль значительного прохода, ширина которого будет равна сумме рабочих дальностей монопанелей. Например, если взять две монопанели с рабочей дальностью в 1 метр (а бывает и больше), ширина контролируемого прохода составит 2 метра, что обеспечит очень большую пропускную способность и большие возможные габариты контролируемых объектов. Арочный металлодетектор с подобной рабочей зоной будет очень дорогим и потребует значительных трудозатрат на монтаж и настройку. Комбинация одной двусторонней монопанели (с рабочими зонами по обе стороны одной панели) и двух односторонних позволит организовать досмотровый контроль на вход и выход в одном месте.

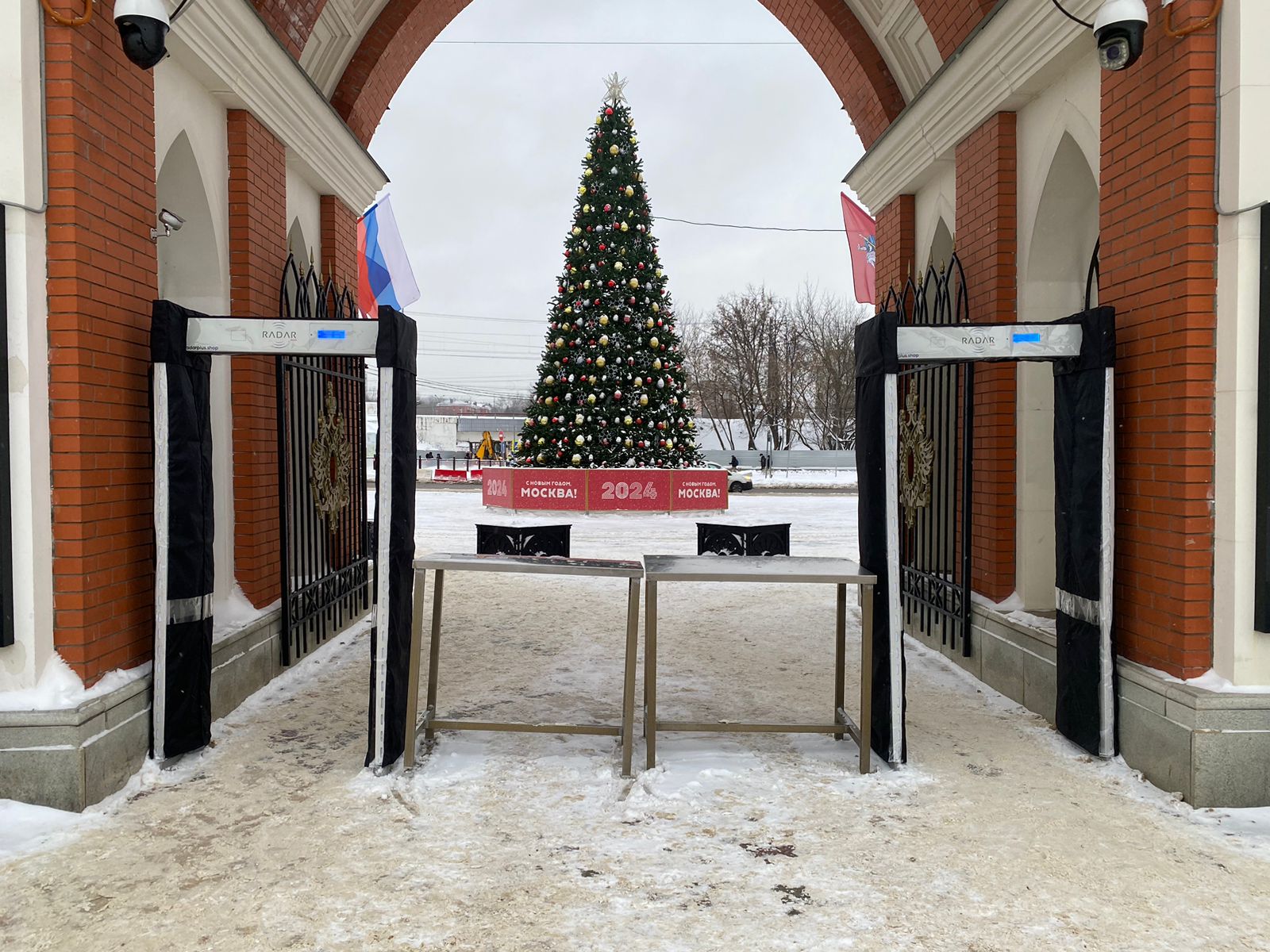

Монопанели представляют собой законченное изделие, не требующее какого – либо межблочного монтажа при установке. Имеют небольшие габариты и малый вес, что существенно облегчает их транспортировку. Кроме того, фактически не требуют каких-либо специальных монтажных работ при установке на объекте. Предназначены для эксплуатации в непосредственном контакте с атмосферной средой. Поэтому, их широко применяют для обеспечения мер безопасности при проведении каких-либо массовых мероприятий под открытым небом, не имеющих жесткой территориальной привязки с временно организуемыми пропускными пунктами.
Кроме того, монопанель – фактически единственное решение при организации скрытого досмотрового контроля, когда такая панель может быть просто стилизована под стеновую панель какого-либо штатного прохода в здании или помещении.

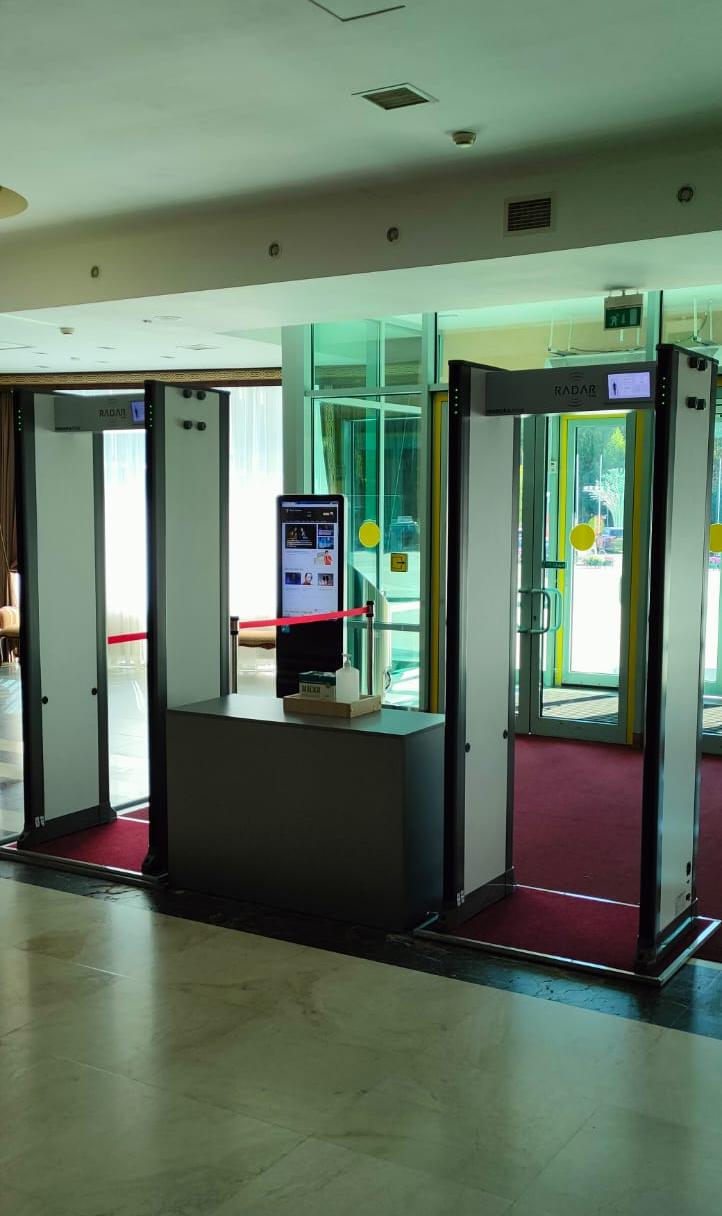

Однако, если предъявляются специальные требования к безопасности – высокая точность обнаружения при заданной селективности, - а также необходима высокая пропускная способность досмотрового пункта, единственным возможным решением зачастую оказывается установка арочного металлодетектора с большим количеством зон обнаружения. Как правило, это объекты изначально имеющие отдельные пропускные пункты, предусматривающие необходимое количество проходов, оснащаемых всей необходимой специальной досмотровой техникой, в том числе и арочными металлодетекторами, и обслуживаемой квалифицированными специалистами охранных структур. В частости, объекты транспортной инфраструктуры, военные объекты, правительственные учреждения и т.п.
Вывод
И монопанели, и арочные металлодетекторы представляют собой самостоятельные решения досмотровой задачи обнаружения опасных/запрещенных предметов. Выбор того или иного конкретного технического средства определяется исключительно на основе всестороннего анализа требований безопасности и фактических условий эксплуатации.
Компания «АЛТИ ГРУПП» всегда поможет выбрать подходящий тип стационарного металлодетектора, обеспечит профессиональный монтаж, пусконаладку, а также регулярное техобслуживание, что обеспечит стабильную и долговечную работу оборудования.
