Интроскопы: основные вопросы приобретения, монтажа и использования

Интроскоп – досмотровое оборудование, предназначенное для детального обследования некоего грузового места на предмет его содержимого без непосредственного вскрытия. При этом  объект досмотра может иметь самые различные размеры и свойства – от почтового отправления до полноценного грузового контейнера с толстыми металлическими стенками. Альтернативой интроскопу при сохранении заданного уровня безопасности может быть только полный досмотр в прямом смысле вручную, что на несколько порядков снизит пропускную способность, либо потребует увеличение штата сотрудников на те же порядки. Именно в силу экономической выгоды от их применения интроскопы получили свое очень широкое распространение в самых различных отраслях и на самых различных объектах – прежде всего, транспортной инфраструктуры для противодействия террористической угрозе, в пограничных и таможенных органах для контроля прохождения грузов через границу, для контроля почтовых отправлений, при обеспечении безопасности массовых мероприятий, на предприятиях для предотвращения хищений, в системах допуска в государственные и правительственные учреждения, в правоохранительных и силовых структурах и т.п.

Как работает интроскоп?

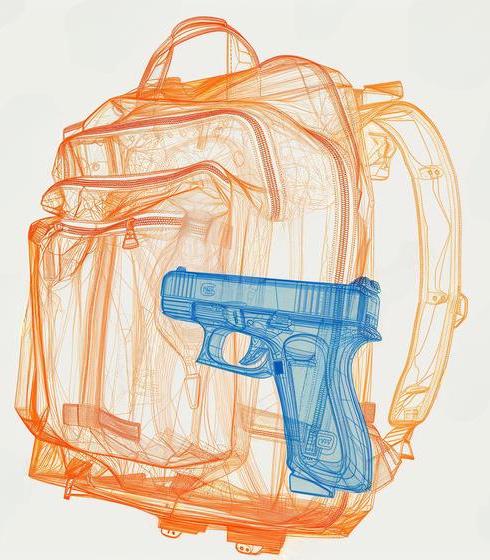

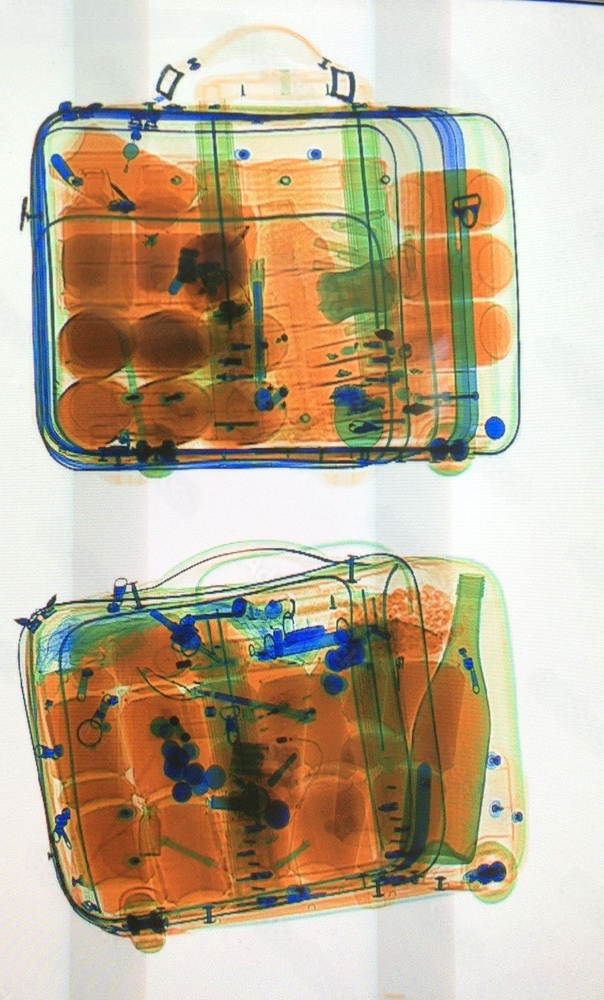

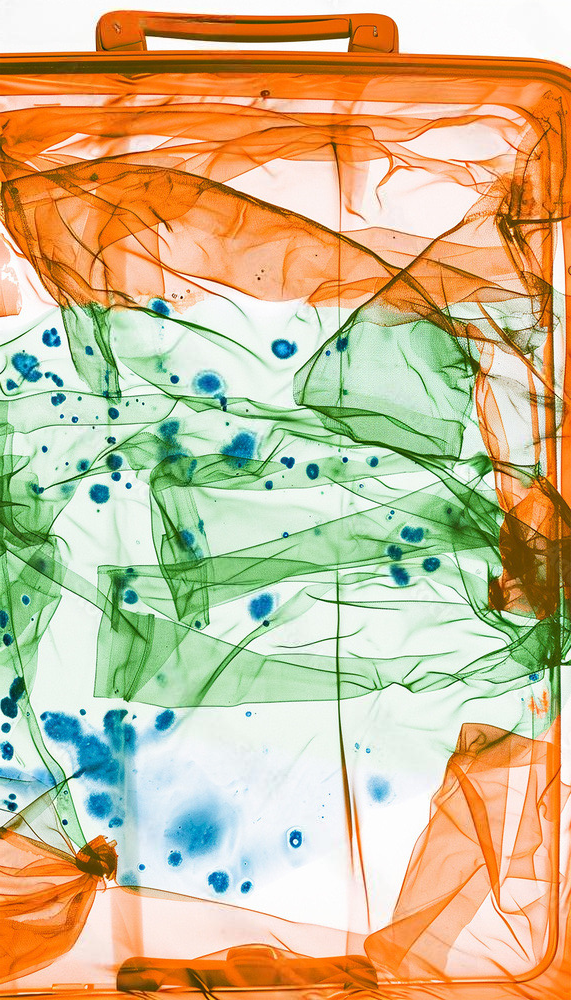

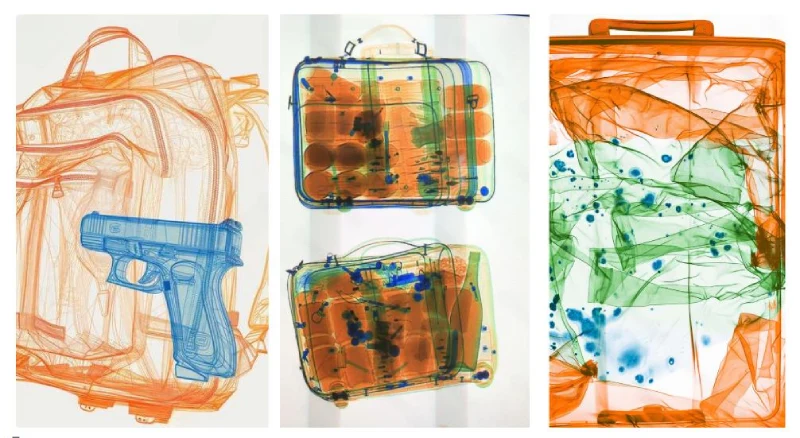

Принцип работы интроскопа основан на использовании рентгеновского излучения. По ленте конвейера исследуемый багаж попадает в камеру, где подвергается воздействию рентгеновских лучей (от установленного внутри камеры излучателя). Разные вещества, разные материалы имеют разную степень поглощения и отражения рентгеновских лучей. Таким образом, после прохождения через исследуемый объект на чувствительный элемент (матрицу) лучи попадут с разной степенью ослабления. В результате на матрице отобразится проекция всего содержимого багажа. Изображение получается исключительно монохромным. Далее программное обеспечение, как правило, «раскрашивает» изображение в зависимости от степени поглощения, что позволяет разделить содержимое по плотности. В свою очередь, такое разделение по цветам позволяет определить принадлежность того или иного предмета к определенной группе веществ – органика, к которой относится, в частности, взрывчатка, наркотики, соли металлов и легкие металлы, тяжелые металлы и т.д. Единственная проекция  позволит разделить содержимое по плотности, но может совершенно не отразить его форму (излучение, направленное, например, вдоль ствола пистолета, спроецирует его на матрицу простым прямоугольником с закругленными углами). Поэтому, современные интроскопы оперируют, как минимум, двумя проекциями от установленных в разных плоскостях излучателей, формируя итоговое изображения после программной обработки всех проекций, что позволяет получить четкий контур предмета. Более того, распознавание опасных предметов нередко в современных интроскопов производится автоматически программным обеспечением.

Рентгеновское излучение имеет электромагнитную природу, возникает при резком торможении быстрых электронов в рентгеновской трубке (излучателе). Излучатель сам по себе не содержит радиоактивных веществ и не создает их в облучаемых предметах. Никакого накопления радиации в самой установке или в исследуемом багаже не происходит. Излучение возникает только после подачи питания на излучатель и полностью прекращается при его отключении.  Тем не менее, представляет собой ионизирующее излучение, представляющее опасность для живых организмов и человека в первую очередь. А потому все вопросы установки, монтажа, эксплуатации и обслуживания жестко регламентируются санитарно-эпидемиологическими требованиями, обязательными к исполнению всеми лицами, деятельность которых связана с использованием источников ионизирующего излучения (ИИИ).

Санитарные Правила и Нормативы - СанПиН 2.6.1.2748-10 - регулируют требования радиационной безопасности при работе с источниками ионизирующего излучения. В частности:

- Оборудование освобождается от радиационного контроля и учета, если доза в любой области на расстоянии 10 см от внешней поверхности не превышает 1,0 мкЗв/час (микроЗиверт в час)

- Интроскоп должен использовать не более 3,0 мкЗв/час на расстоянии 10 см от внешних поверхностей при любых режимах эксплуатации.

- Обязательное наличие технической документации, в которой должно быть указано максимальное значение мощности рентгеновского излучения и правила радиационной защиты.

- Оборудование должно иметь защитные блокировки, обеспечивающие безопасность эксплуатации.

- Размещение оборудования должно обеспечивать возможность проводить диагностику и ремонтные работы на месте эксплуатации.

- Обязательно наличие световой сигнализации, обозначающей включение рентгеновского излучения, а также блокировка работы при нарушении целостности защитных экранов.

- Автоматическое отключение электропитания в случае чрезмерных нагрузок и каких-либо неисправностей.

Гарантом законности и безопасности применения рентгеновской досмотровой установки на конкретном объекте является проект размещения. Поэтому наличие проекта ОБЯЗАТЕЛЬНО!

Ответственность за его разработку целиком лежит на заказчике, а не на поставщике или монтажнике оборудования.

Проект в обязательном порядке должен содержать:

- Исследование критериев потребностей со стороны заказчика для уточнения функциональных возможностей к интроскопу – габариты оборудования, интенсивность потока, необходимая пропускная способность, удобство для посетителей и оператора, доступ для технического обслуживания.

- Функциональное назначение здания - для каких целей предназначено оборудование и где планируется его установка.

- Сведения о прилегающих помещениях для планирования размещения оборудования и обеспечения к нему свободного доступа.

- План отделки с учетом используемых материалов для определения соответствия санитарно-эпидемиологическим нормам и требованиям радиационной безопасности.

- Технический чертеж помещения с указанием всех размеров, типа системы отопления, освещения, вентиляции, кондиционирования для оптимального размещения оборудования с точки зрения его бесперебойной и эффективной работы.

- Схематическое планирование расположения всех объектов внутри конкретного помещения для эффективного использования пространства, обеспечив удобство эксплуатации интроскопа.

- Выполнение расчетов безопасности эксплуатации оборудования и проведение испытаний, касающихся защиты персонала и окружающей среды.

- Весь пакет технической документации на интроскоп: паспорт, инструкция по эксплуатации, чертежи и спецификация для установки.

В действительности смонтировать интроскоп на объекте существенно проще, нежели подготовить, получить и согласовать все необходимые разрешительные документы на его установку. Тем более, если нет опыта в подобных действиях. Гораздо проще и в конечном итоге выгоднее обратиться к специалистам, которые окажут квалифицированную поддержку в процессе разработки плана размещения, прохождения экспертизы в инспекции на соответствие действующим нормам и правилам, а также в получении лицензии на данный вид деятельности.

Компания «АЛТИ ГРУПП» предлагает весь комплекс услуг «под ключ», освобождая заказчика от хлопот не только технического, но и юридического характера, обеспечив полное соответствие вопросов безопасности всем необходимым нормативным документам.

Выбор интроскопа

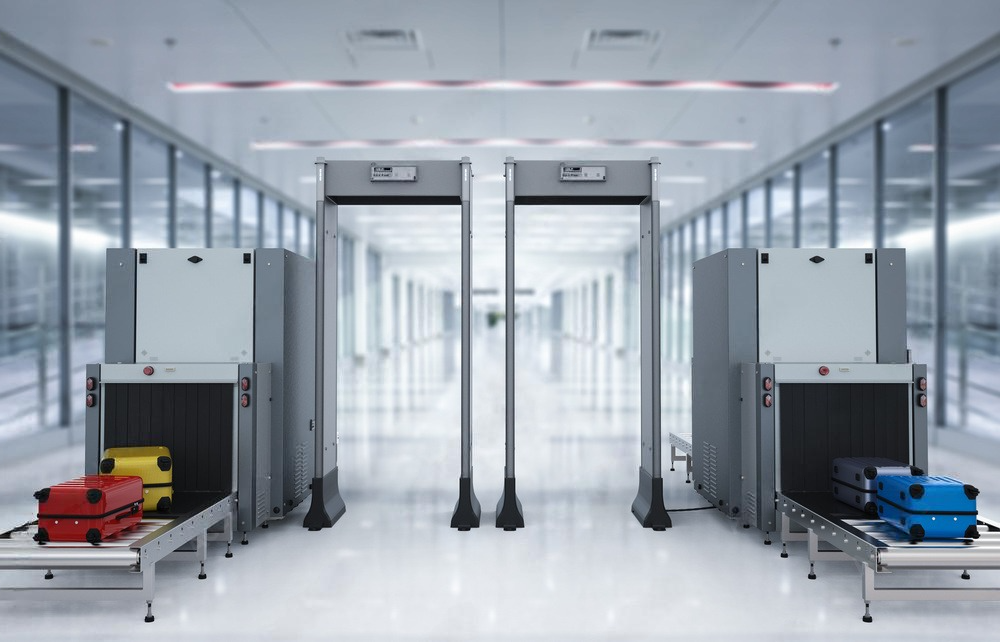

Выбор интроскопа начинается с четкого определения места и цели его установки. Если, например, оборудование устанавливается в вестибюле метро, конвейерная лента в этом случае не предусматривается. Для таких объектов, как аэропорты и вокзалы, наличие конвейерной ленты обязательно. Размеры самой камеры должны обеспечивать размещение в ней любого возможного объекта досмотра. Для объектов транспорта это любой возможный размер багажа, а для таможенных терминалов понадобится камера, способная вместить в себя грузовой контейнер целиком.

Далее следует определить, какому стандарту должен соответствовать интроскоп. Существуют свои нормативные требования, прописанные в таких стандартах, для различных категорий объектов – промышленных предприятий, объектов транспортной инфраструктуры, спортивно-массовых мероприятий, образовательных и культурных учреждений и т.п. Необходимо в соответствии с нормативными требованиями, прописанными в подобных стандартах, подобрать соответствующее по своим характеристикам оборудование. Для каждой модели интроскопа напрямую прописано в сопроводительной технической документации, каким стандартам оно соответствует.

В целом технические характеристики оборудования, требования по его монтажу и эксплуатации, обязательные требования безопасности в зависимости от категории объекта оснащения регламентируются:

-Приказом МВД РФ от 17 ноября 2015 г. № 1092 «Об утверждении требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности».

-Постановлением Правительства РФ от 26 сентября 2016 г. № 969 «Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Правил обязательной сертификации технических средств обеспечения транспортной безопасности».

- Постановлением Правительства РФ от 2 августа 2019 г. № 1006 «Об утверждении требований к антитеррористической защищённости объектов (территорий) Министерства Просвещения Российской Федерации и объектов (территорий), относящихся к сфере деятельности Министерства Просвещения Российской Федерации, и формы паспорта безопасности этих объектов (территорий)».

Определив возможный модельный ряд, отвечающий требуемому стандарту, внутри него производится выбор на основании значимых технических характеристик. А именно:

- Разрешающая способность. Чем она выше, тем проще визуально на экране идентифицировать обнаруженный предмет.

- Скорость сканирования, которая должна соответствовать величине людского потока в месте контроля, исключая заторы при заданном уровне обеспечения безопасности (выборочный контроль, контроль крупногабаритных сумок, тотальный контроль и т.п.).

- Габариты или мобильность. Габариты камеры должны вмещать любой возможный вариант досматриваемого объекта. С другой стороны,  соотноситься с объемом помещения, в котором устанавливается интроскоп, не создавая трудностей для прохода, обеспечивая доступ для обслуживания и ремонта. Если стоит задача отдельного выборочного контроля малогабаритных объектов, может быть целесообразным использование мобильных интроскопов.

- Возможность интеграция с другими техническими системами безопасности, такими, как СКУД и видеонаблюдение, если это необходимо.

- Программное обеспечение. На настоящий момент приоритет имеет российское программное обеспечение, включенное в реестр российского ПО (МИНЦИФРЫ).

Попутно следует заметить, что при оснащении государственных объектов, объектов транспортной инфраструктуры выбор заказчика всегда будет в пользу интроскопов, включенных в реестр российского оборудования (МИНПРОМТОРГ), которые на сегодняшний день ничем не уступают зарубежным аналогам, при этом полностью соответствуют всем законодательным нормативам и не представляют сложностей в вопросах обслуживания и ремонта.

В качестве очень важного и обязательного фактора выбора следует рассматривать и уровень предоставляемой производителем/поставщиком технической поддержки, заключающейся в регулярной плановой проверке работоспособности оборудования, его диагностики, поставке и замене расходных материалов, проведении всех видов ремонтных работ в кратчайшие сроки. Режим техподдержки должен полностью совпадать с режимом эксплуатации оборудования.

Обязательные основные моменты монтажа оборудования и пуско-наладочных работ

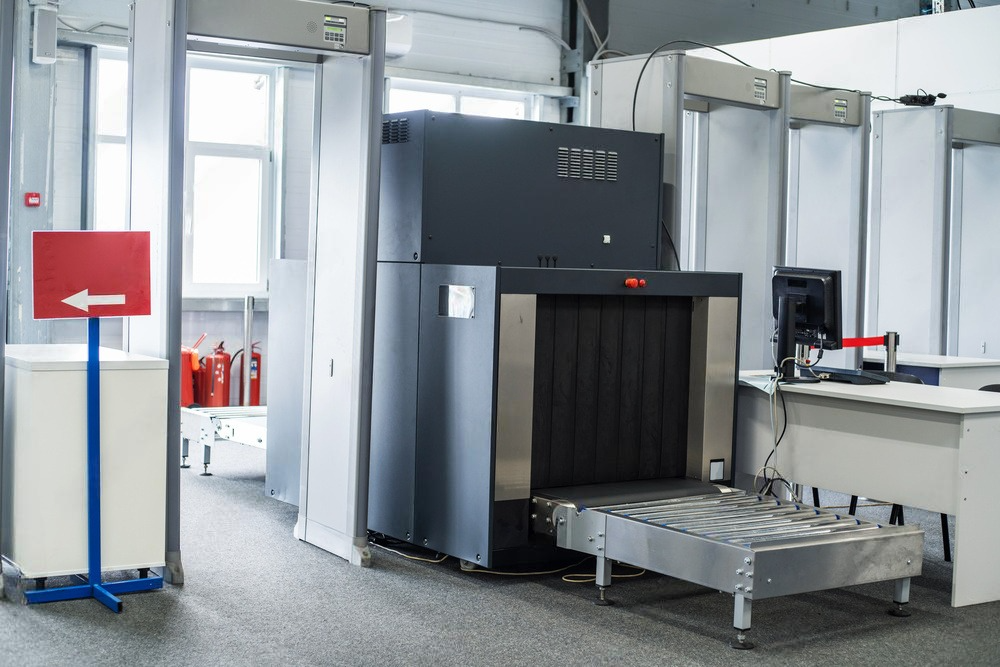

- Монтаж оборудования осуществляется в строгом соответствии с проектом размещения и инструкцией производителя с соблюдением требований эксплуатации – температурного рабочего диапазона и влажности. Нагрузка на перекрытия и настил не должна превышать допустимую.

- Включение оборудования производится с обязательной проверкой:

   работы ленты транспортера,

   световой индикации и сигнализации,

   работы кнопки управления,

   аварийной блокировки.

- Обязательный радиационный контроль на соответствие оборудования нормам безопасности.

- Настройка оборудования под рабочие характеристики - калибровка монитора для достижения максимально четкого и яркого изображения, а также тестирование всех функций, включая сканирование, обработку изображения, архивирование данных.

- Подготовка отчета о проделанной работе. Отчет подтверждает полноту и качество проведенных пусконаладочных работ, включая проверку соответствия оборудования проектным требованиям и стандартам безопасности. В отчете могут быть указаны выявленные в ходе пусконаладочных работ проблемы и способы их решения для исключения подобных неполадок в будущем.

К эксплуатации интроскопов допускается только персонал, прошедший обучение. Поэтому, помимо техподдержки инсталлятор или производитель/поставщик должны организовать такое обучение для всего персонала, который будет допущен к работе.

Сотрудники, работающие с интроскопом, должны понимать, как воздействует источник излучения на живые организмы, оборудование, окружающую среду, своевременно принимать меры по снижению профессиональных рисков, должны знать правила эксплуатации оборудования, включая его запуск в работу, выключение, настройку параметров сканирования, а также проводить регулярные дозиметрические измерения.

Требования к эксплуатации и установке интроскопа

Рентгенотелевизионное оборудование должно отвечать следующим требованиям:

1. Высокая точность и надежность применения. Интроскоп должен обеспечивать точное обнаружение запрещенных веществ, предметов, ведь от этого напрямую зависит безопасность общественного объекта.
2. Соответствие законодательным требованиям. Оборудование должно соответствовать закону №16-ФЗ от 09.02.2007. Применение интроскопа является обязательным условием для обеспечения безопасности на транспортных объектах, таких как аэропорты, железнодорожные станции, морские порты и в прочих местах массового скопления людей.
3. Соблюдение правил эксплуатации. Они заключаются в использовании защитной одежды, поддержании безопасного расстояния от источника излучения, регулярном обслуживании, калибровке, а также в обучении персонала и строгого следования инструкции. Кроме того, важно проводить регулярный мониторинг дозы рентгеновского излучения и обновлять знания безопасности при работе с оборудованием.

4. Получение санитарно-гигиенического заключения. Все рентгенотелевизионные установки, разрешенные к эксплуатации на территории России, должны иметь санитарно-гигиеническое заключение установленного образца, а мощность дозы излучения — не превышать допустимой нормы.
5. Работы по установке и введению в эксплуатацию оборудования должны проводить только те организации, которые имеют соответствующие полномочия от Роспотребнадзора.
6. Обучение персонала. Сотрудники, которые будут работать с эндоскопом, должны пройти обучение по вопросам безопасности и эксплуатации оборудования, использовать индивидуальные дозиметры для контролирования полученной дозы.

Все эти требования направлены на минимизацию рисков для здоровья людей и обеспечения эффективной работы оборудования.

Подводя итог.

Поскольку интроскоп использует в работе источник ионизирующего излучения, все требования, касающиеся радиационной безопасности, правил транспортировки, установки, проведения пусконаладочных работ жестко регламентированы на государственном уровне, а специалисты, осуществляющие такие работы, должны иметь соответствующую квалификацию и опыт.

Компания «АЛТИ ГРУПП» предлагает большой выбор интроскопов, поможет подготовить всю необходимую документацию, получить разрешения, лицензию, обеспечит профессиональный монтаж, техническое обслуживание и обучение персонала, что даст заказчику уверенность в безопасности и должной эффективности работы интроскопа, а также в его соответствии всем установленным законодательным требованиям.
