Сегодня арочные металлодетекторы можно встретить повсеместно – на объектах транспортной инфраструктуры, на входе в государственные административные здания, учреждения образования и культуры, на стадионы, в проходных различных производств и т.п. Назначение металлодетекторов отражено в самом названии оборудования – определение наличия металла под одеждой или в ручной клади, а также других предметов и веществ, обладающих электропроводностью.
При прохождении переменного тока в передающей катушке, установленной в боковой панели арочного металлодетектора, индуцируется электромагнитное поле, которое воздействует на принимающую катушку, в которой возникает наведенное электричество. В зависимости от конкретной модели, передающая и приемная катушки могут располагаться как на одной и той же панели арочного металлодетектора, так и на противоположных. В ручных металлодетекторах катушка может быть одна – приемо-передающая. Зона пространства, в которой происходит распространение электромагнитного поля между передающей и приемной катушками представляет собой зону детектирования. При попадании в зону детектирования токопроводящего предмета, в нем наводятся вихревые токи, происходит искажение первоначального электромагнитного поля, что мгновенно фиксируется аппаратурой приема и обработки сигнала. Если зафиксированные искажения превышают заданный настройками порог, формируется тревожный сигнал.
Количеством зон детекции определяется точность определения местоположения металлического предмета на теле человека. Чем их больше, тем конкретнее металлодетектор укажет место, в котором находится опасный предмет. И наоборот. Однако, это совсем не означает, что всегда оптимальным следует считать выбор металлодетектора с максимально возможным количеством зон.
Есть целый перечень ключевых факторов, которые необходимо учитывать при выборе той или иной модели по количеству зон детекции:
- Интенсивность потока. Чем больше людей будет проходить через металлодетектор, тем большее количество зон может потребоваться для эффективного обнаружения запрещенных предметов за минимальное время и минимизации ложных срабатываний.
- Требования безопасности. В местах с повышенными требованиями безопасности, таких как аэропорты, вокзалы, правительственные учреждения, требуется большое количество зон для максимально точного определения месторасположения опасных предметов.
- Тип объекта. В зависимости от вида объекта, который должен быть защищен, может потребоваться разное количество зон для обеспечения требуемого уровня безопасности.
- Бюджет. Стоимость прибора напрямую зависит от количества зон детекции, поэтому важно найти баланс между соблюдением требуемого уровня безопасности и финансовыми возможностями.
- Пространство. В условиях ограниченного пространства можно установить только компактное решение с небольшим количеством зон.
- Ложные срабатывания. В местах с высоким риском ложных срабатываний из-за близости к другим электронным устройствам, силовым кабелям и установкам может потребоваться наличие дополнительных зон для более точной настройки уровня чувствительности.
Количество зон детектирования и варианты применения
-
Единая зона. Единственная зона детекции упрощает процесс настройки и обслуживания, позволяет осуществлять качественную селекцию на разные типы металлов (цветные, черные). Такой прибор стоит дешевле, но подходит для мест с относительно низкими требованиями к безопасности и небольшим потоком людей.
- Две зоны (горизонтальные). Эти зоны отличаются друг от друга по размеру. Размер нижней зоны детектирования составляет 1/6 часть от всей площади рамки. Такая конфигурация позволяет достаточно точно выявлять скрытые предметы в обуви. Зоны функционируют независимо друг от друга, и для каждой из них можно настроить свою степень чувствительности.

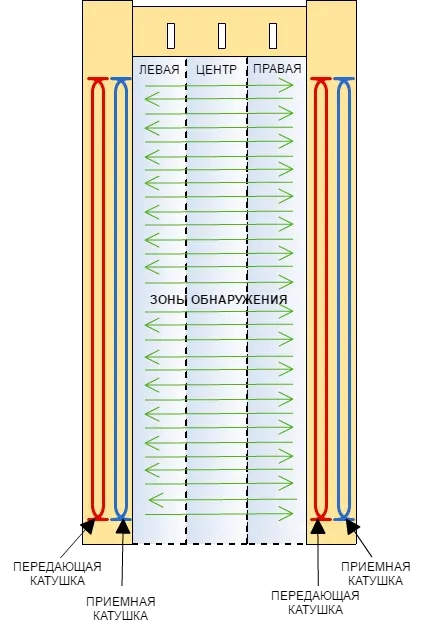

- Три зоны (вертикальные). Зоны не отличаются по размеру, позволяют выполнить независимую настройку чувствительности каждой из них, чтобы адаптировать оборудование под конкретные условия эксплуатации. При выявлении потенциально опасного объекта слева, загорается индикатор левой панели, справа — правой. Если металлический предмет находится в центральной части, включаются оба индикатора.
- Шесть горизонтальных и идентичных по размеру зон. Такое решение обеспечивает быстрое обнаружение опасных предметов, что визуализируется включением светодиодов сразу с двух сторон. Зоны работают вне зависимости друг от друга и могут одновременно выявлять опасные предметы, расположенные в разных местах, что существенно повышает вероятность обнаружения.

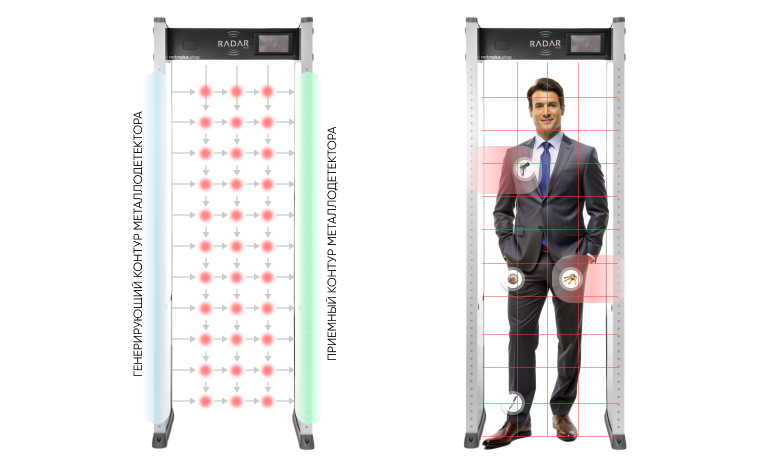

- 18 зон детекции. В этом случае предусмотрено 6 рядов по 3 зоны. Такая схема позволяет с высокой точностью определить местоположение металлического предмета. Благодаря такому большому количеству зон, есть возможность настроить максимальную чувствительность с минимизацией ложных срабатываний. 18 зон позволяют адаптировать оборудование под разные условия эксплуатации, обеспечивая максимальную эффективность, позволяя обнаруживать даже мелкие металлические предметы, такие как лезвие и иголки. Это наиболее оптимальный вариант для осуществления эффективного и быстрого досмотра при большом потоке людей.
- 33 зоны. Одинаковые по размеру зоны размещены в 11 рядов. Это высокоточное решение для обнаружения скрытых предметов на теле и в одежде человека. Зоны можно настроить на разные типы металлов (магнитные и немагнитные). Такое оборудование обычно устанавливается в местах с повышенными требованиями к безопасности (правительственные учреждения, лаборатории, ювелирные заводы и т. п.).
На сегодняшний день существуют металлодетекторы с еще большим количеством зон детектирования, применение которых продиктовано особыми специфическими задачами.
В целом выбор металлодетектора по количеству зон детектирования обусловлен условиями применения и конечными потребительскими задачами безопасности.
Настройка чувствительности зон детектирования
Настройка уровня чувствительности каждой зоны позволяет адаптировать работу устройства под конкретные условия применения, тип обнаруживаемых предметов, что особенно важно для объектов, где требуется высокая точность и избирательность обнаружения (например, аэропорты, режимные объекты).
Возможность настройки чувствительности для каждой отдельной зоны детекции арочного металлодетектора предоставляет ряд преимуществ:
- Высокая точность обнаружения предмета на теле человека, в багаже.
- Обнаружение разных типов металлов (например, черных, цветных), что существенно сокращает ложные тревоги.
- Адаптация к условиям эксплуатации – влажность и температура наружного воздуха, а также плотность людского потока.
- Экономия времени и ресурсов. Точное определение месторасположения запрещенных предметов сокращает время досмотра и исключает необходимость повторной проверки.
Итог
Наличие большого количества зон детекции в современных арочных металлодетекторах позволяет найти оптимальное решение по выявлению запрещенных предметов, проносимых через пропускной пункт, в соответствии с назначением и спецификой самого объекта оснащения – выбрать оборудование с необходимым количеством зон с учетом всех значимых факторов, включая бюджет, и произвести детальную настройку чувствительности каждой зоны в соответствии с задачами безопасности.
