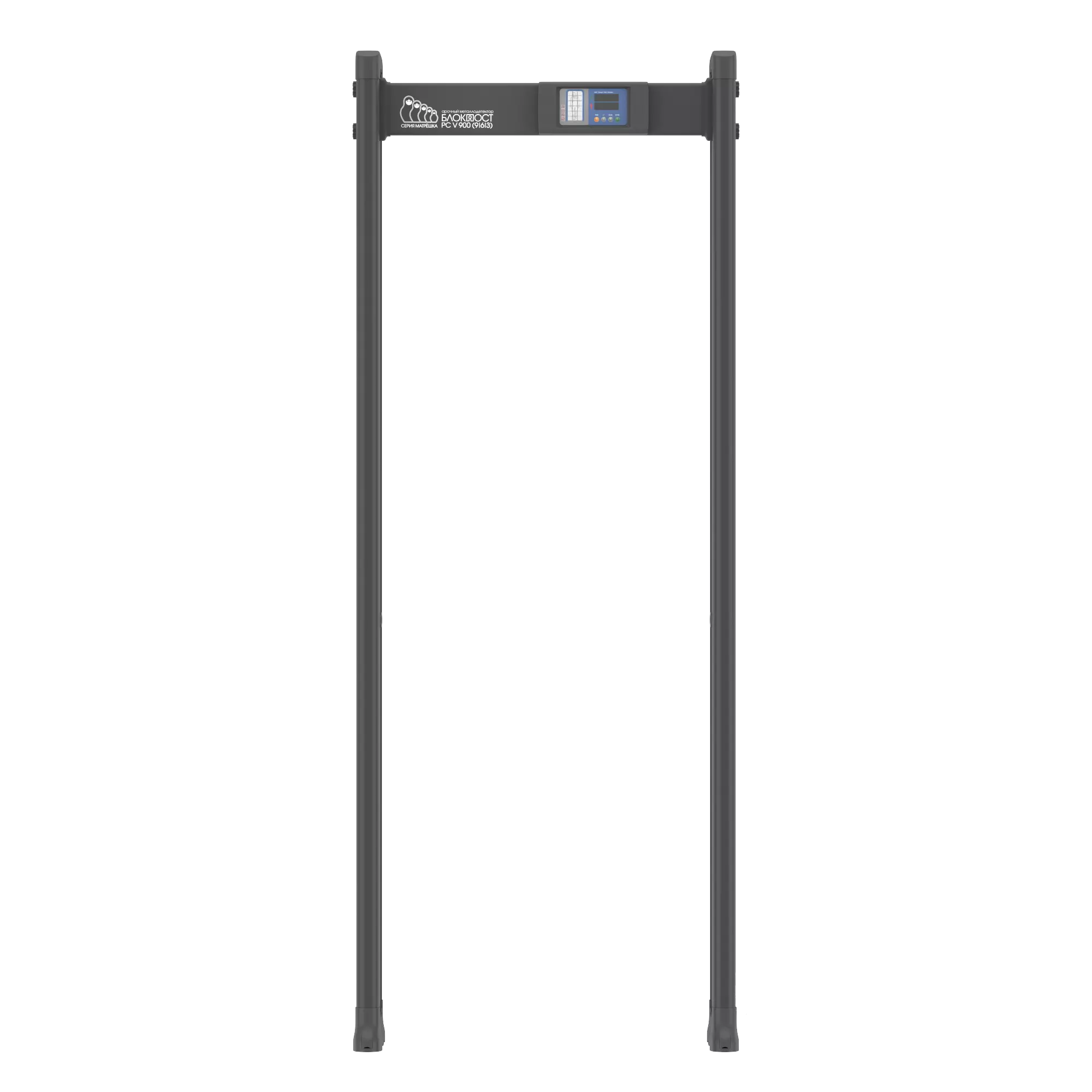

Арочный металлодетектор БЛОКПОСТ Матрёшка PC V 900

Модельный ряд металлодетекторов БЛОКПОСТ серии «Матрёшка» превосходит по целому ряду ключевых параметров ранее выпускаемые изделия из серии РС Z и РС Х, что делает данную продукцию максимально востребованной на российском рынке. Модернизация продукции БЛОКПОСТ позволила адаптировать изделия к современным требованиям, а также дала возможность их использования в различных климатических широтах нашей страны, как в помещениях, так и на открытой местности.

Металлодетекторы БЛОКПОСТ из серии «Матрёшка» имеют увеличенный ассортимент модельного ряда. Во всех изделиях данной серии задействованы современные адаптивные технологии на базе приема-передачи гармонического сигнала посредством модернизированного блока цифровой обработки сигналов, а также микропроцессоры, микроконтроллеры и другие электронные компоненты.ПО "БЛОКПОСТ-CONNECT", благодаря функции подключения к персональному компьютеру по локальной сети, дает возможность дистанционного контроля, мониторинга и управления в реальном времени до 200 металлодетекторов.

Принцип действия

Электромагнитные приёмо-передающие катушки, расположенные в левой и правой антенных панелях, путём излучения создают сканирующее непрерывное и равномерное электромагнитное поле в зоне контроля. При проносе металлических или металлосодержащих предметов через зону контроля изменяются физические параметры сканирующего электромагнитного поля в местах нахождения означенных предметов. Все физические изменения, влияющие на заданные параметры сканирующего электромагнитного поля в зонах контроля (габариты, вес, физические свойства магнитных и немагнитных металлов и сплавов), а также возможные сторонние электромагнитные помехи анализирует блок обработки сигналов. Работа данного блока выстроена на специальных алгоритмах с использованием современных микропроцессоров и электронных компонентов. На контрольно-пропускных пунктах, регулируемый сигнал тревоги дублируется световой индикацией на торцевой части левой и правой антенных панелей, а также дополнительно отображается на экране блока управления. Это позволяет оператору точно определить местонахождение одного или нескольких металлических предметов на теле человека, в его одежде или в багаже. Для удобства на изделиях размещена двухцветная световая индикация СТОЙ/ИДИ, которая позволит регулировать проход людей, через зону контроля изделий.

Параллельная эксплуатация

Модернизированная технология адаптации металлодетекторов БЛОКПОСТ серии «Матрёшка» дополнительно дает возможность повысить адаптивную помехоустойчивость и осуществлять синхронизацию нескольких устройств по рабочим частотам. Одновременно можно эксплуатировать в круглосуточном режиме более 12 изделий, расположенных в ряд; расстояние между ними должно составлять от 500 мм. Благодаря внедрению новых конструктивных решений по размещению от 14 до 34 электромагнитных катушек, стало возможным учесть перекрытие соседних зон. Соответственно, каждый металлодетектор образует однородное, многозонное сканирующее поле. Количество зон обнаружения может варьироваться от 3 до 93, что значительно повышает точность определения местонахождения одного или нескольких металлических предметов на теле человека, в его одежде или в багаже.

Интеграция в систему контроля доступа

Точки внешних подключений металлодетекторов БЛОКПОСТ серии «Матрёшка». Все изделия оснащены двумя релейными разъёмами для подключения дополнительных устройств (сухие контакты). Эти разъемы позволяют интегрировать устройства в систему контроля доступа, включающую, например, шлюзовые кабины, турникеты, автоматические двери. При обнаружении металлического предмета (согласно заданным параметрам чувствительности и длительности сигнала тревоги) металлодетектор одновременно замкнёт первый релейный выход, после чего исполнительное устройство будет блокировано. Если предметы на теле человека или в его одежде допустимы согласно заданным параметрам, изделие замкнёт второй релейный выход, после чего исполнительное устройство будет разблокировано. В изделии предусмотрены три точки подключения к сети 220 В верхней части: снизу, на левой и правой антенных панелях. Все точки подключения к сети 220 В защищены быстродействующим плавким предохранителем. Присутствует также специальный разъём для литий-ионных аккумуляторных батарей. Время автономной работы изделия составляет от 4 часов и дольше. В меню интерфейса в реальном времени отображается уровень заряда аккумуляторной батареи. Для подключения к персональному компьютеру и управлению по сети интернет следует использовать розетку типа RG-45.

Конструкция корпуса металлодетекторов "Матрёшка"

Конструкция корпуса металлодетекторов БЛОКПОСТ серии «Матрёшка» имеет показатель степени защиты оболочки IP54. Оболочка выполнена из материалов повышенной прочности; толщина полотна панелей составляет 12 мм. Панели имеют влагостойкое покрытие и специальную пропитку. Дополнительные элементы конструкции из алюминия и прочного пластика позволяют эксплуатировать изделия практически в любых условиях в помещении и даже на улице, если изделие не подвергается прямому воздействию осадков и не находится в условиях повышенной влажности. Степень защиты корпуса можно повысить дополнительно посредством специальных чехлов с прозрачными вставками. Эти вставки позволяют визуально наблюдать за световой индикацией в процессе эксплуатации изделия. Модельный ряд металлодетекторов серии «Матрёшка» имеет штатный набор крепления к полу. Закладные отверстия для крепления к полу прикрываются специально смоделированной декоративной планкой. Это позволяет изделию выглядеть эстетично.

Монтаж изделий металлодетекторов БЛОКПОСТ серии «Матрёшка» довольно прост. Даже неподготовленный специалист сможет осуществить его за 10-15 минут. Меню интерфейса настроек адаптировано, и оператор не затратит много времени на наладку. На каждое изделие имеется техническая документация с подробным описанием процесса ввода в эксплуатацию. Штатная комплектация металлодетекторов БЛОКПОСТ серии «Матрёшка» позволяет в короткое время ввести изделие в эксплуатацию без дополнительных затрат.
