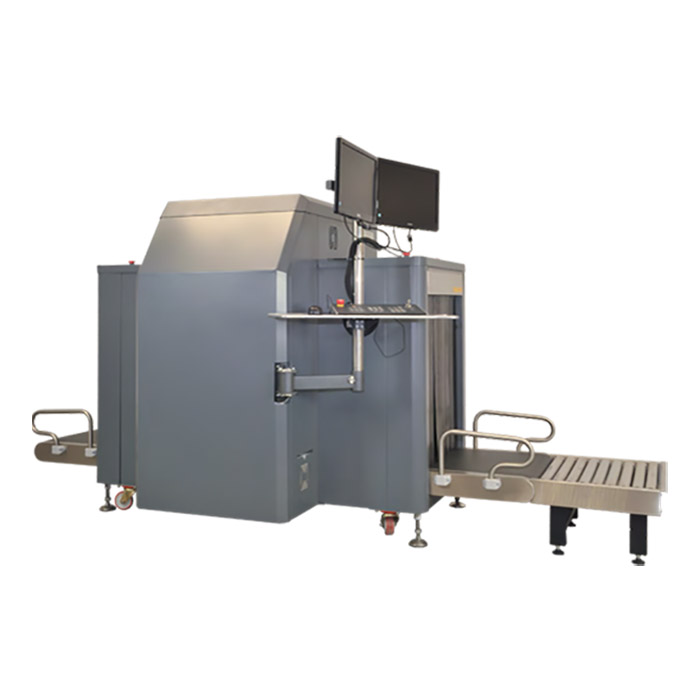

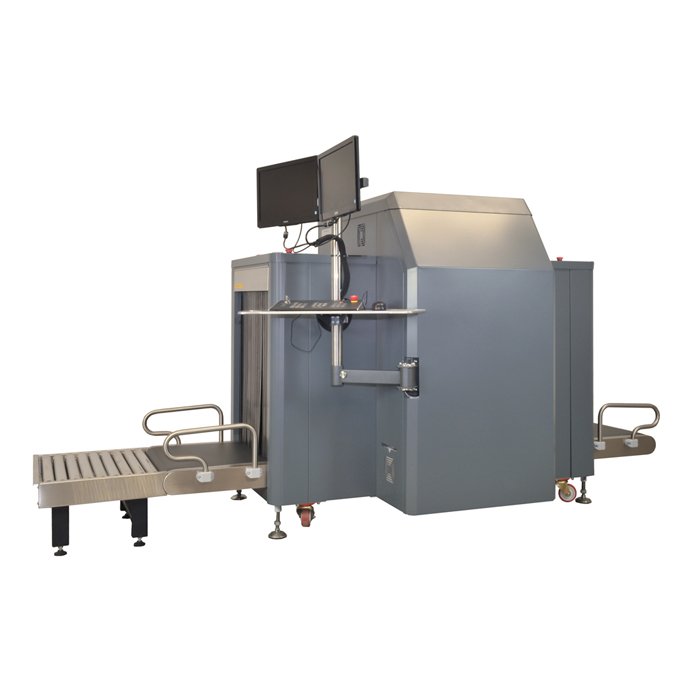

Стационарный интроскоп SmartScan RST XR 7080D

от 8 500 000 ₽

Мы можем включить в стоимость оборудования его монтаж и обслуживание

Запросить скидку на этот товар

Описание

взаимодействие с системой сбора результатов технического мониторинга и контроля при получении и передаче информации в указанную систему по локальной сети Ethernet с использованием стека протоколов семейства ТСР/IР;
обмен информацией с системой сбора результатов технического мониторинга и контроля с использованием унифицированных протокола передачи данных и формата метаданных, разработанного на основе XML.

Коротко о товаре

Масса, кг, не более 850

Габаритные размеры длина, мм 3000 ширина, мм 1310 высота, мм 1610

Все характеристики Все товары бренда SmartScan

Описание

Характеристики

Инструкции и сертификаты

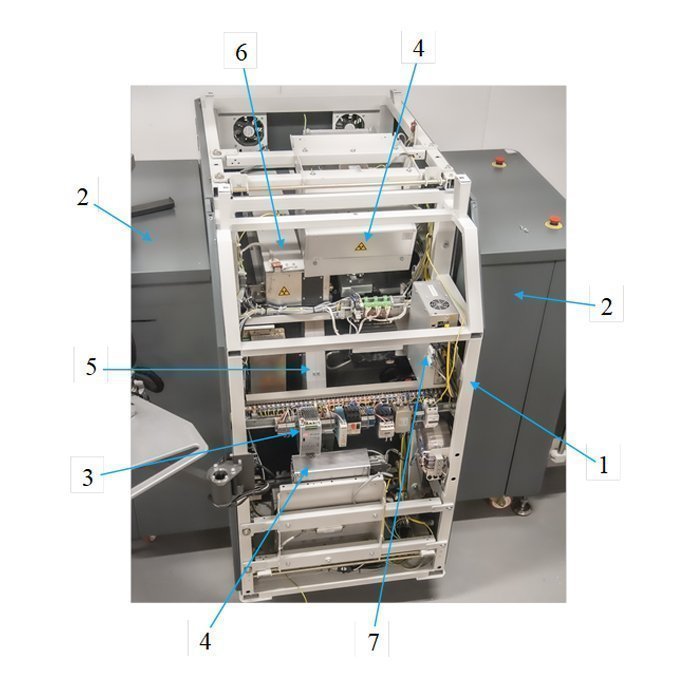

Интроскоп рентгенотелевизионный конвейерного типа SmartScan XR 7080D является передвижной установкой, предназначенной для стационарного использования. Основу его конструкции составляет досмотровая камера в свинцовой оболочке, представляющая собой туннель, через который посредством ленточного транспортёра могут непрерывно проходить проверяемые грузы и багаж. С камерой сопряжены два генератора рентгеновского излучения с блоками ограничения луча, формирующими веерообразные рентгеновские пучки в двух плоскостях. Также с камерой сопряжён приёмник рентгеновского излучения, позволяющий детектировать от каждой точки сканируемого объекта сразу два рентгеновских луча – с высокой и низкой энергиями. Лучи с низкой энергией возникают благодаря эффекту комптоновского рассеяния. Использование такой, «двухэнергетической технологии» позволяет различать материалы на рентген-изображении на основе значений эффективных атомных номеров.
Объект досмотра перемещается по конвейеру через камеру, пересекая плоскость рентгеновского пучка, падающего на приёмник, и по мере его продвижения, путём пошагового сканирования отдельных частей объекта досмотра, формируется цифровое проекционное рентгеновское изображение всего объекта.
В конструкцию изделия входят также конвейер, автоматизированное рабочее место (далее – АРМ) оператора. В качестве дополнительных опций могут иметься стол, стул оператора АРМ, пульт дистанционного управления и рольганги в дополнение к конвейеру.
Управление работой изделия осуществляется c АРМ, с помощью специального программного обеспечения.

Масса, кг, не более	850
Габаритные размеры	длина, мм 3000 ширина, мм 1310 высота, мм 1610
Размеры окна туннеля	ширина, мм 690±3 высота, мм 800±5
Параметры питающей сети	количество фаз однофазная сеть общего назначения напряжение, В 220 ± 15 % частота, Гц 50/60
максимальная потребляемая мощность, кВт	1,2
Максимальная распределённая нагрузка на конвейер, кг, не более	200
Скорость перемещения конвейера, м/с	0,23 ± 0,03
Обнаружительная способность (минимальный диаметр медной проволоки, детектируемой изделием), мм, не менее	нормальный режим работы 0,1 режим повышенной проникающей способности 0,08
Пространственное разрешение, мм (пар линий на мм)	1,0 (0,5)
Проникающая способность (сталь 10), мм, не менее	32
Контрастная чувствительность	PM ≤2 % Al ≤2 %
Производительность досмотра, ед. в час, не менее	180
Анодное напряжение, кВ	нормальный режим работы 140 режим повышенной проникающей способности 160
Анодный ток, мА	нормальный режим работы 0,9 режим повышенной проникающей способности 0,7
Максимальный угол излучения на выходе коллиматора (угол раскрытия)	62°
Система охлаждения генератора	масляная
Тип анода	неподвижный
Фокусное пятно, мм	0,8 / 0,8
Выходная щель коллиматора (ширина), мм, не более	1,0
Условия эксплуатации: температура окружающего воздуха,°С	от +5 до +45
относительная влажность воздуха при температуре +35 °С, %	95
атмосферное давление, кПа (мм рт. ст.)	84,0–106,7 (630 – 800)
Условия транспортирования: температура воздуха, °С	от -20 до +50
Условия хранения: температура воздуха, °С	от -10 до +50
максимальная относительная влажность воздуха при температуре +35 °С, %	98
